產品簡介：本天線為北斗 GPS 衛星導航高精度定位雙頻內置天線，可以接收 GPS L1+GPS L2、 BD2 B1、GLONASS L1 頻段的衛星信號。天線是由 50*50*6mm 的雙饋天線和 40*40*4mm 的雙饋天線組合而成。 該北斗 GPS 高精度定位雙頻內...
產品型號：ARGBG506C404C005-3816
產品尺寸：
電路板尺寸：
端子：
接頭：
連接線：
安裝方式：

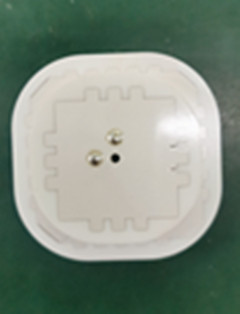

本天線為北斗GPS衛星導航高精度定位雙頻內置天線，可以接收GPS L1+GPS L2、BD2 B1、GLONASS L1 頻段的衛星信號。天線是由50*50*6mm的雙饋天線和40*40*4mm的雙饋天線組合而成。
該北斗GPS高精度定位雙頻內置天線有如下特點：
1.滿足雙頻高精度GNSS天線定位需求
2. 雙饋天線保證天線較低的軸比
3. 可以在GPS L1+L2波段工作
4. 天線增益高，頻帶寬
5. 符合RoHS要求
|
二、天線指標 |
||||
|
技術要求 |
技術指標 |
備注 |
||
|
頻率范圍 |
GPS?L1/GPS?L2，?BD2 B1， GLONASS?L1 |
|
||
|
Frequency?Range |
? |
? |
||
|
極化方式 |
RHCP |
|
||
|
Polarization |
? |
? |
||
|
天線增益 Antenna Gain |
仰角90度：≥?3dBi |
在70*70 mm 接地底板上帶電橋測試 |
||
|
? |
仰角20度：≥-4dBi |
? |
||
|
? |
仰角10度：≥-7dBi |
? |
||
|
輸出駐波比 |
＜2.0 |
中心頻率 |
||
|
Output VSWR |
? |
? |
||
|
輸出阻抗 |
50Ω |
|
||
|
Output Impendance |
? |
? |
||
|
極化方式 |
右旋圓極化(RHCP) |
|
||
|
Polarization |
? |
? |
||
|
天線軸比 |
仰角90度：≤?2dB |
在70*70 mm 接地底板上帶電橋測試 |
||
|
Axis?Ratio |
仰角15度：≤?6dB |
? |
||
|
水平面覆蓋角度 |
360° |
|
||
|
Horizontal Coverage |
? |
? |
||
|
? ? |
? |
? |
||
|
三、工作環境 |
? |
? |
||
|
工作相對濕度 |
95% |
|||
|
Relative Humidity |
? |
|||
|
工作溫度 |
-40～+80℃ |
|||
|
Operating Temperature |
? |
|||
|
儲存溫度 |
-45～+85℃ |
|||
|
Store Temperature |
? |
|||
|
? ? |
? |
? |
||
|
四、結構特性 |
? |
? |
||
|
天線尺寸 |
50*50*12.5mm |
|||
|
Dimension |
|
|||
|
推力 Thrust |
? |
50N~100N |
||
|
重量 Weight |
? |
≤50g |
|
|
